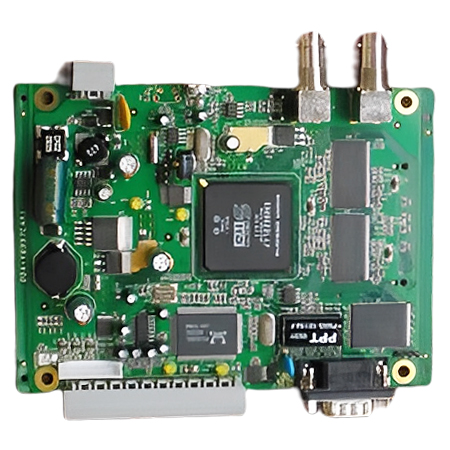

大家應當先學習電路板中的功能塊電路，再學功能塊電路的組成與工作原理，這樣效率會更高，通過研究發現，無論是哪種電路板，基本都由電源給應電路、輸入接口電路、微處理器控制電路、輸出接口電路、顯示電路、保護電路、通信電路等組成。

1、電源供應電路：向整個電路板中各單元電路提供能量的電路，所以電源供應電路是電路板中最關鍵的一部分電路。

2、輸入接口電路：把自然界的聲音、光、溫度、高度、厚度、液量等物理量轉化成電信號，并把它們調理成微處理器可以識別的信息。

3、微處理器控制電路：接受輸入接口電路發送過來的相關信息并作處理，然后把處理結果進一步送給輸出接口電路。

4、輸出接口電路：從微處理器輸出的信號驅動能力比較微弱，不能直接驅動大功率管、繼電器線圈、電磁閥、喇叭等大功率器件，這時就要通過輸出接口電路對微處理器輸出的信號進行電流或電壓放大或作其它方面的處理后，才能驅動大功率管、繼電器線圈、電磁閥、喇叭等大功率器件動作。

5、保護電路：對電路板中電路的運行狀態起到監控的作用，保護電路立即將過電壓、過電流、過熱、缺相等不正常的情況向微處理器發出信息，并作出保護措施。

6、通信電路：主要作用是信號傳遞，通過將電路板或上位機(觸摸屏或PLC)與電路板之間的信息進行通信，信息傳遞的形式通常分為：無線傳輸、有線傳輸、網絡傳輸幾種。

7、顯示電路：主要是把電路板運行時的電壓、電流、馬達轉速、溫度等工作狀況通過顯示屏、液晶屏或LED顯示出來。
