AOI（Automatically Optical Inspection）即自動光學檢測，是通過光學系統成像實現自動檢測的一種手段，是眾多自動圖像傳感檢測技術中的一種。AOI的核心技術在于如何獲得準確且高質量的光學圖像并進行加工處理。以下將詳細闡述AOI的基本原理與設備構成。

一、AOI的基本原理

AOI檢測的基本原理是采用攝像技術將被檢測物體的反射光強以定量化的灰階值輸出，通過與標準圖像的灰階值進行比較，分析判定缺陷并進行分類的過程。這個過程可以形象地比喻為：AOI采用的普通LED或特殊光源相當于人工檢查時的自然光，AOI采用的光學傳感器和光學透鏡相當于人眼，而AOI的圖像處理與分析系統則相當于人腦，即完成了“看”與“判”兩個環節。

AOI檢測的工作邏輯可以簡單地分為以下幾個階段：

1. 圖像采集階段：利用光電轉化攝影系統（包括光電二極管器件和成像系統）對被檢測物體進行光學掃描和數據收集。

2. 數據處理階段：對采集到的圖像數據進行分類與轉換，包括背景噪音減少、圖像增強和銳化等預處理過程，為后續的圖像分析提供準確可靠的圖片信息。

3. 圖像分析階段：通過特征提取與模板比對等方法，對處理后的圖像進行分析，識別出被檢測物體的缺陷。

4. 缺陷報告階段：根據分析結果，對缺陷進行分類并生成報告，以便后續的處理和改進。

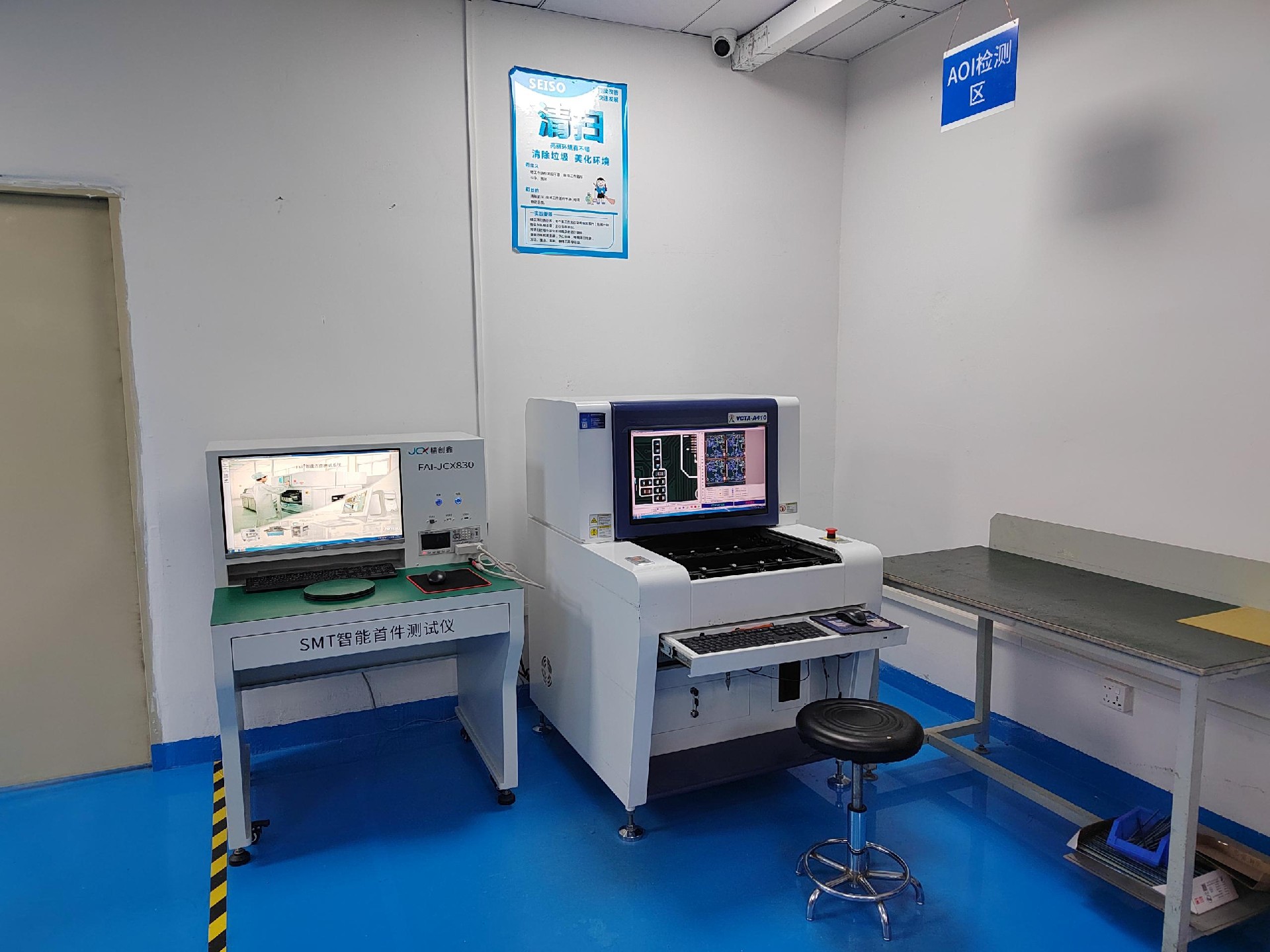

二、AOI的設備構成

為了支持和實現AOI檢測的上述功能，AOI設備的硬件系統通常包括以下幾個部分：

1. 工作平臺：用于支撐和定位被檢測物體，確保檢測過程的穩定性和準確性。

2. 成像系統：主要由光電轉化攝影系統、照明系統和控制系統組成。光電轉化攝影系統負責將被檢測物體的反射光轉化為電信號并形成圖像；照明系統則提供穩定、均勻的光源，確保圖像采集的清晰度和準確性；控制系統則負責整個成像過程的協調和控制。

3. 圖像處理系統：對采集到的圖像數據進行處理和分析，包括圖像預處理、特征提取、模板比對等步驟。這個系統通常由主控計算機和相關的圖像處理軟件組成。

4. 電氣系統：為整個AOI設備提供電力支持，并確保各個部件之間的電氣連接和通信正常。

具體來說，AOI的精密機械系統通常由交流伺服驅動電機、精密滾珠絲桿、精密直線導軌等組成，這些部件在控制系統的指令下實現精確的運動控制。光學圖像系統則包括CCD線陣相機、聚集鏡頭、光源及圖像采集卡等部件，用于采集和處理被檢測物體的圖像。軟件系統則負責整個AOI設備的運行管理和數據處理，包括運動控制、圖像處理及算法等部分。

三、AOI的應用優勢

AOI檢測具有以下顯著優勢：

• 節省人力：自動化檢測減少了人工干預，降低了勞動強度。

• 降低成本：通過提高檢測效率和準確性，降低了廢品率和返工率。

• 提高生產效率：快速、準確的檢測速度加快了生產流程。

• 統一檢測標準：排除了人為因素的干擾，確保了檢測結果的穩定性和可重復性。

• 及時發現產品不良：確保出貨質量，提高客戶滿意度。

綜上所述，AOI作為一種先進的自動檢測技術，在電子制造、印刷包裝、醫藥醫療等領域得到了廣泛應用，并隨著技術的不斷進步和發展，其檢測能力和應用范圍還將不斷拓展和提升。
