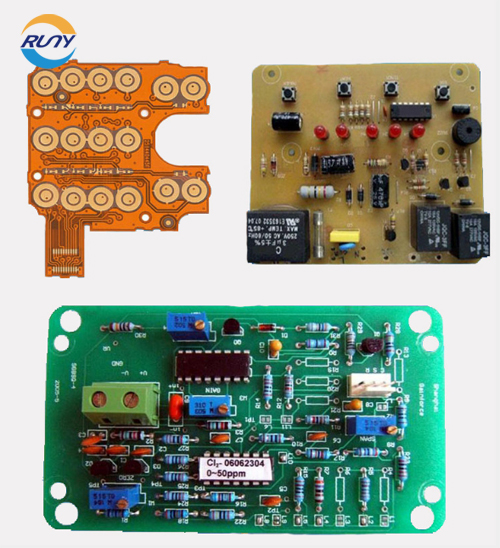

PCB電路板的檢測方法是怎么樣的？PCB電路板一般指的是印刷電路板，對于一些密度小，數量少的PCB電路板都是自動檢測，針床測試法與雙探針、飛針測試法主要用于復雜的PCB線路板。

1、針床測試法

針床測試法指的是由帶有彈簧的探針連接到PCB線路板上的每一個檢測點，用來保證每個檢測點接觸良好，在檢測軟件的控制下，可以對檢測點和檢測信號進行編程，盡管使用針床測試法可能同時在PCB線路板的兩面進行檢測，當設計PCB線路板時，還是應該使所有的檢測點在PCB線路板的焊接面。

一種基本的通用柵格處理器由一個鉆孔的板子構成，插針起探針的作用，并利用PCB線路板上的電連接器或節點進行直接的機械連接。如果PCB線路板上的焊盤與測試柵格相配，那么按照規范打孔的聚醋薄膜就會被放置在柵格和PCB線路板之間，以便于設計特定的探測。連續性檢測是通過訪問網格的末端點實現的，探針的接近程度限制了針床測試法的效能。

2、雙探針或飛針測試法

飛針測試儀不依賴于安裝在夾具或支架上的插腳圖案，雙探針能在彼此相距4mil 的范圍內移動。探針能夠獨立地移動，并且沒有真正的限定它們彼此靠近的程度。帶有兩個可來回移動的臂狀物的測試儀是以電容的測量為基礎的。將PCB線路板緊壓著放在一塊金屬板上的絕緣層上，作為電容器的另一個金屬板。假如在線路之間有一條短路，電容將比在一個確定的點上大。如果有一條斷路，電容將變小。建議選用2.5毫米以上的柵格，如果測試針小而脆，柵格容易損壞，將通用測試儀和飛針測試儀聯合使用，可使高密度PCB線路板的檢測即精確又經濟。
