線路板設計完工之后就是PCB封裝，那么什么是PCB封裝呢?PCB封裝就是元件實物映射到PCB上的產物。元件庫跟PCB庫的相互結合，是電路設計連接關系 和實物電路板銜接的橋梁，因此咱們需要懂得PCB封裝創建的重要性與組成元素。

1. 我們首先在AD軟件中將封裝庫打開，讓我們來看看各種的封裝：

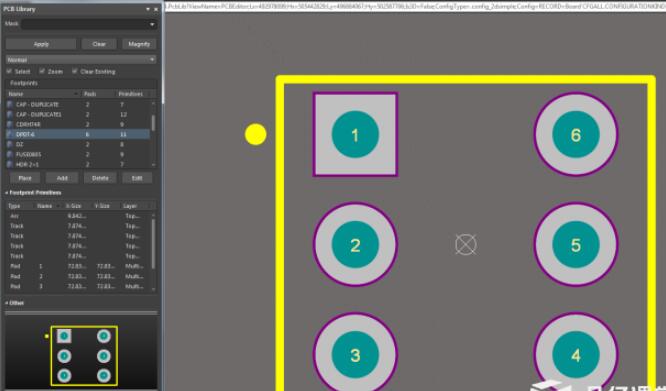

2. 我們以DPDT-6的封裝為例 ，進行封裝元素組成的講解：

3. 然后我們就來看PCB封裝組成一般都會有以下元素：

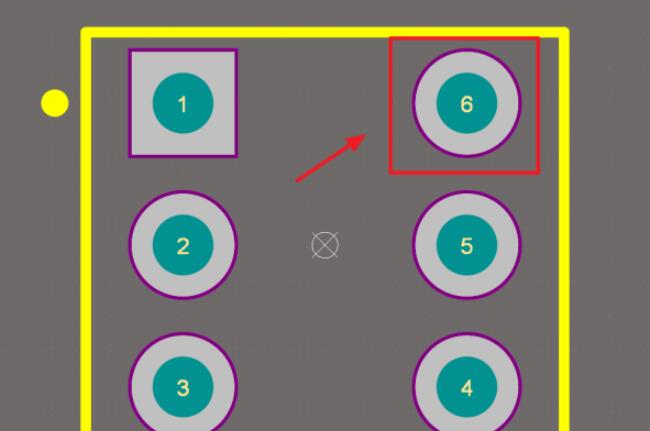

(1) PCB焊盤：

作用： 焊盤的作用其實就是用來焊接元件管腳的載體。

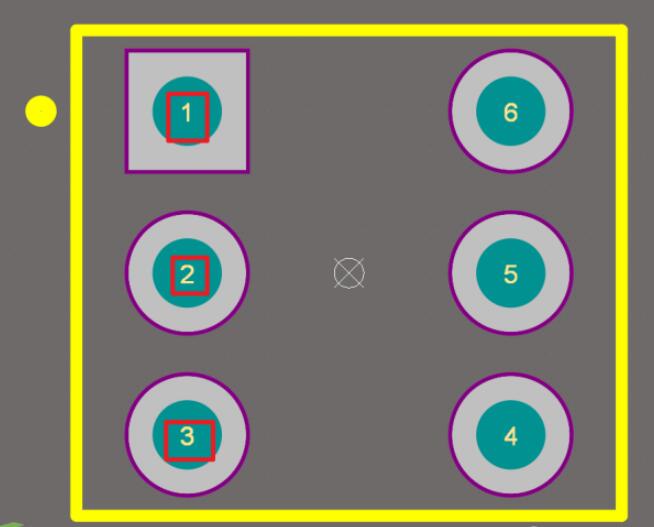

(2)管腳序號：

作用：用來和元件進行電氣連接關系匹配的序號。

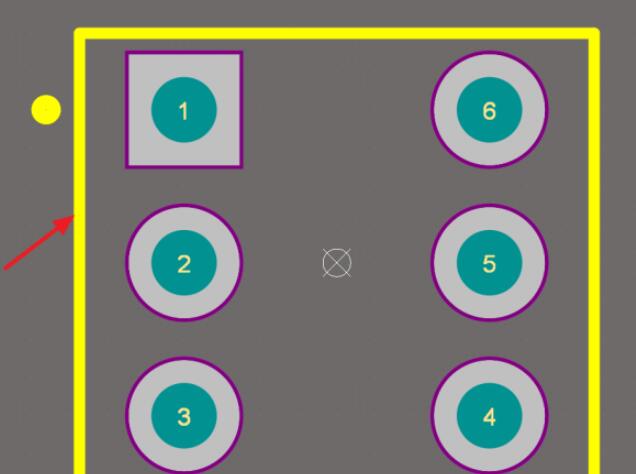

(3)元件絲印：

作用：用來描述元件腔體大小的識別框。

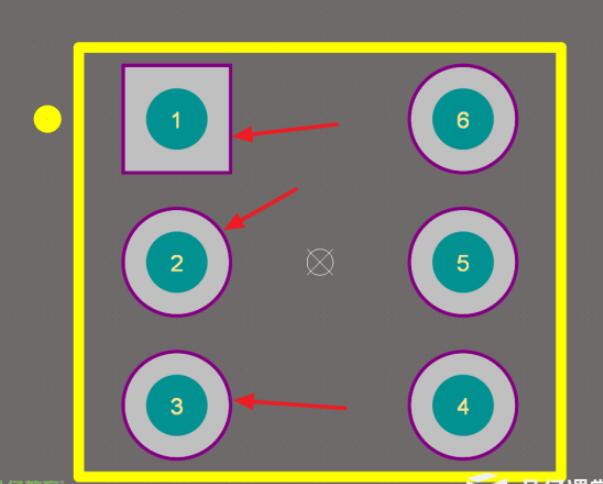

(4)阻焊：

作用：放置綠油覆蓋，可以有效地保護焊盤焊接區域。

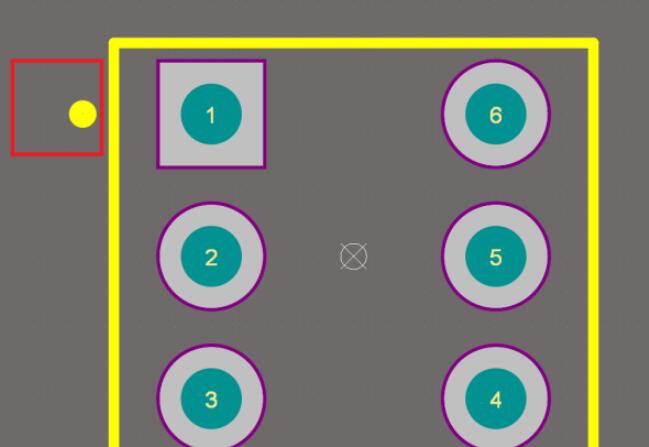

(5)1腳標識/極性標識：

作用：主要用來定位元件方向的標識符號。

上面就是PCB封裝的基本組成，相信通過對于其組成，我們能更好的了解封裝并且制作封裝。
